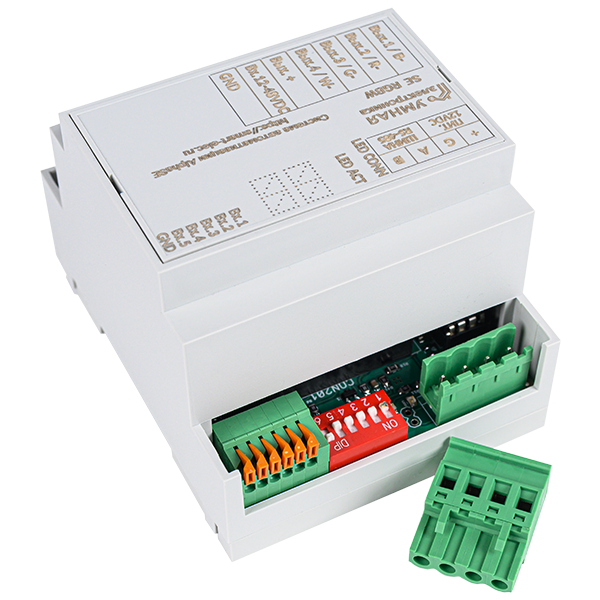

Модуль SE RGBW

Модуль SE RGBW предназначен для управления яркостью обычной светодиодной ленты или цветом и яркостью RGB ленты.

SE RGBW поддерживает управление 4 каналами. Возможны следующие конфигурации подключения:

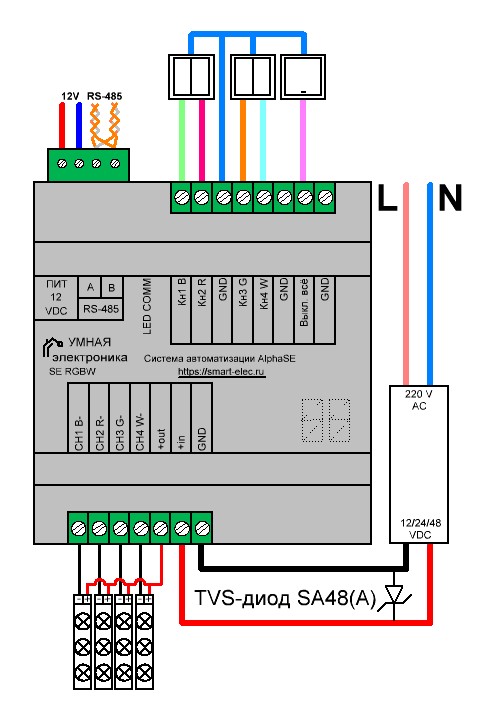

четыре одноцветные,

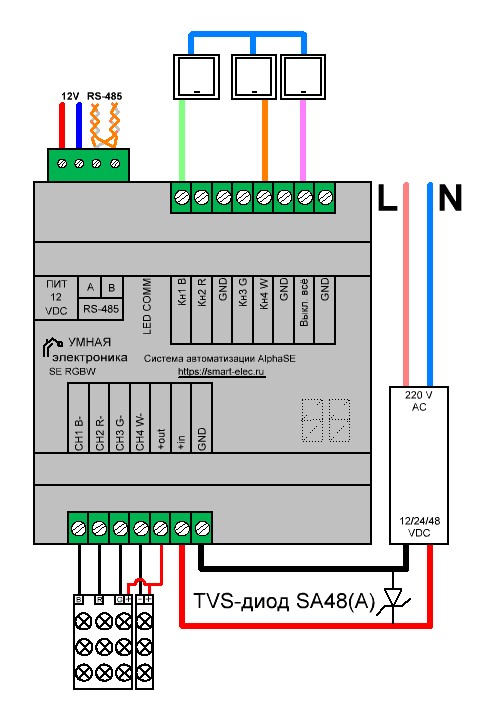

одна RGB лента + одна одноцветная,
одна RGBW лента,

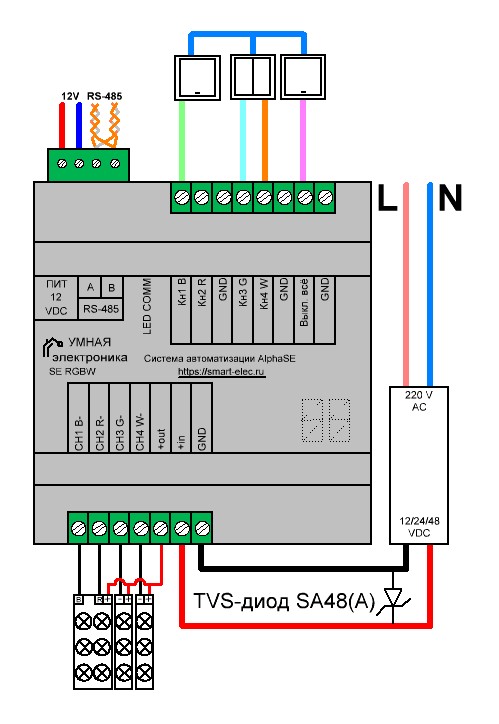

одна биодинамическая лента + две одноцветные.

Управление одноцветной лентой осуществляется с помощью выключателя без фиксации - при кратковременном нажатии будет происходить включение/выключение канала, при длительном удержании клавиши будет изменяться яркость канала.

Управление каналом RGB происходит с помощью выключателя без фиксации - при кратковременном нажатии будет происходить включение/выключение канала, при длительном удержании будет изменяться яркость канала, при двойном нажатии меняться цвет.

Питание
Совместим c контроллером:	AlphaSE Hub2
Источник питания	12-14VDC
Потребляемая мощность	В режиме холостого хода (все каналы выключены) - 0,3 Вт Со всеми включенными каналами — 3,2 Вт
Выходы
Кол-во каналов	4
Максимальный ток	5 А на каждый канал
Максимальное напряжение	24VDC для плат до 2023/12/25 48VDC для плат от 2024г.
Входы
Назначение	4 входов для подключения кнопочных выключателей, датчиков движения 1 вход "Выключить всё"
Тип входов	«Сухой контакт». Напряжение на входе ~5 В. Ток при замыкании входа ~2.3 мА
Функционал	Управление каналами Реализация "Мастер-выключателя" Настройка уведомлений в Telegram по "сухому контакту"
Управление каналами	Выключателями без фиксации (по умолчанию) Выключатель с фиксацией Датчик движения с нормально открытыми контактами Датчик движения с нормально закрытыми контактами
Индикация
Индикация питания и работоспособности	Мигание красным светодиодом LED ACT с частотой 1Гц
Индикация обмена данными	Мигание синним светодиодом LED COMM при опросе
Интерфейс
Интерфейс управления	RS-485
Габариты
Ширина, DIN-мест	4.5
Габаритные размеры	84х90х57 мм
