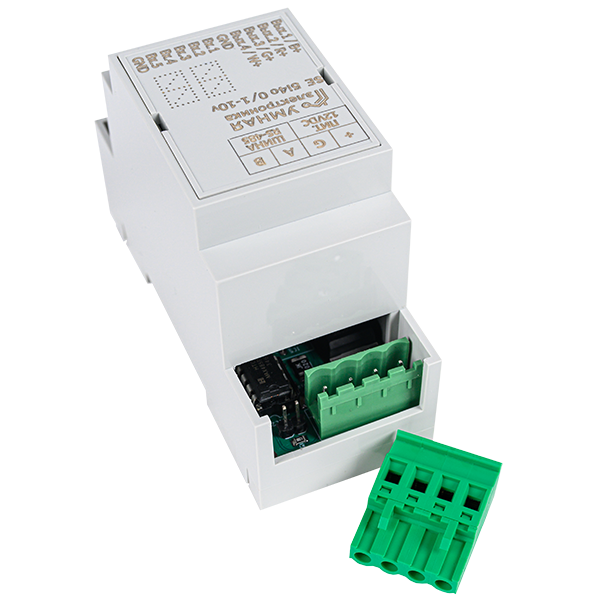

Модуль SE 5i4o

SE 5i4o 0-10V

Цена 8600 ₽

В наличии 462 шт.

Модуль SE5i4o предназначен для дополнения системы 4 независимыми аналоговыми выходами 0-10VDC. Данные виды сигналов используются в светильниках некоторых производителей для управления яркостью.

«Вход1» управляет выходом «Канал1», «Вход2» - каналом 2 и т. д. Кратковременное замыкание входов 1-4 приводит к включению/выключению каналов, длительное удержание — к изменению выходного напряжения. Вход «Выкл.всё» работает в качестве мастер-выключателя и отключает все каналы.

При управлении с помощью SE 5i4o 0-10V драйверами светодиодных лент возможны следующие конфигурации подключения:

  • четыре одноцветные,
  • одна RGB лента + одна одноцветная,
  • одна RGBW лента,
  • одна биодинамическая лента + две одноцветные.

Совместим c контроллером: AlphaSE Hub, AlphaSE Hub2, AlphaSE Hub3
Питание
Источник питания 12-14VDC
Потребляемая мощность
  • В режиме холостого хода (все каналы выключены) - 0,3 Ватт
  • Со всеми включенными каналами — 3,2 Ватт
Выход
Кол-во каналов 4
Диапазон регулирования 0-10 V
Вход
Назначение
  • 4 входов для подключения кнопочных выключателей, датчиков движения
  • 1 вход "Выключить всё"
Тип входов «Сухой контакт». Напряжение на входе ~5 V. Ток при замыкании входа ~2.3 мА
Функционал
  • Управление каналами
  • Реализация "Мастер-выключателя"
  • Настройка уведомлений в Telegram по "сухому контакту"
Управление каналами
  • Выключателями без фиксации (по умолчанию)
  • Датчик движения с нормально открытыми контактами
  • Датчик движения с нормально закрытыми контактами
Индикация
Индикация питания и работоспособности Мигание красным светодиодом LED ACT с частотой 1Гц
Индикация обмена данными Мигание синним светодиодом LED COMM при опросе
Интерфейс
Интерфейс управления RS-485
Габариты
Ширина, DIN-мест 3
Габаритные размеры 53.3x90.2x57.5 мм
